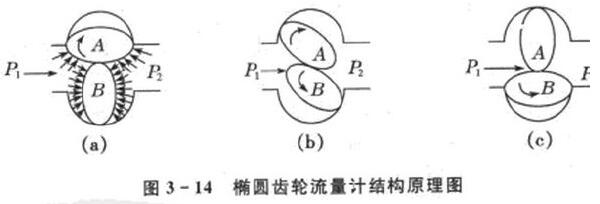

橢圓齒輪流量計的測量部分由相互嚙合的兩個橢圓齒輪A、B以及軸、殼體等組成。 橢圓齒輪與殼體之間形成測量室。如圖所示。
當被測流量通過橢圓齒輪時，必須引起壓力損失以克服儀表阻力，造成人口與出口之間的壓力差。在這種壓差的作用下，產生作用力矩使橢圓齒輪連續轉動。
由于P1>P2，P1和P2共同作用產生的合力矩使A輪順時針轉動。當 B 輪上的合力矩為零時，A 輪帶動 B 輪順時針旋轉。A 為主驅動輪，B 為從驅動輪。在圖3-14(b)所示的中間位置，A輪和B輪都是主驅動輪。在圖所示的位置。如圖3-14(c)所示，A輪上的總扭矩為零，而B(niǎo)輪上的總扭矩為零。B輪逆時針旋轉，此時B輪為主驅動輪。這樣，以橢圓齒輪與殼體之間的月牙容積為單位，被測介質從入口到出口排列。橢圓齒輪流量計排出的被測介質體積為月牙體積的4倍。
橢圓齒輪盤流量計的體積流量Q為：
Q=4nv2(3-7)
式中：n為橢圓齒輪的轉速； V2為橢圓齒輪與殼體之間形成的月牙形測量室的容積。
2、使用特點
橢圓齒輪流量計適用于清潔高粘度液體的流量測量，測量精度高，壓力損失小，安裝使用方便，無需直管段。但被測介質中不應含有固體顆粒，更不能含有機械物體，否則會引起齒輪磨損甚至損壞。因此，為了保護流量計，必須安裝過濾器。
橢圓齒輪圓盤流量計在使用或停止使用時，閥門應緩慢啟閉，否則齒輪容易損壞。另外，流量計的溫度變化不能太劇烈，否則會卡住齒輪。
